產品介紹

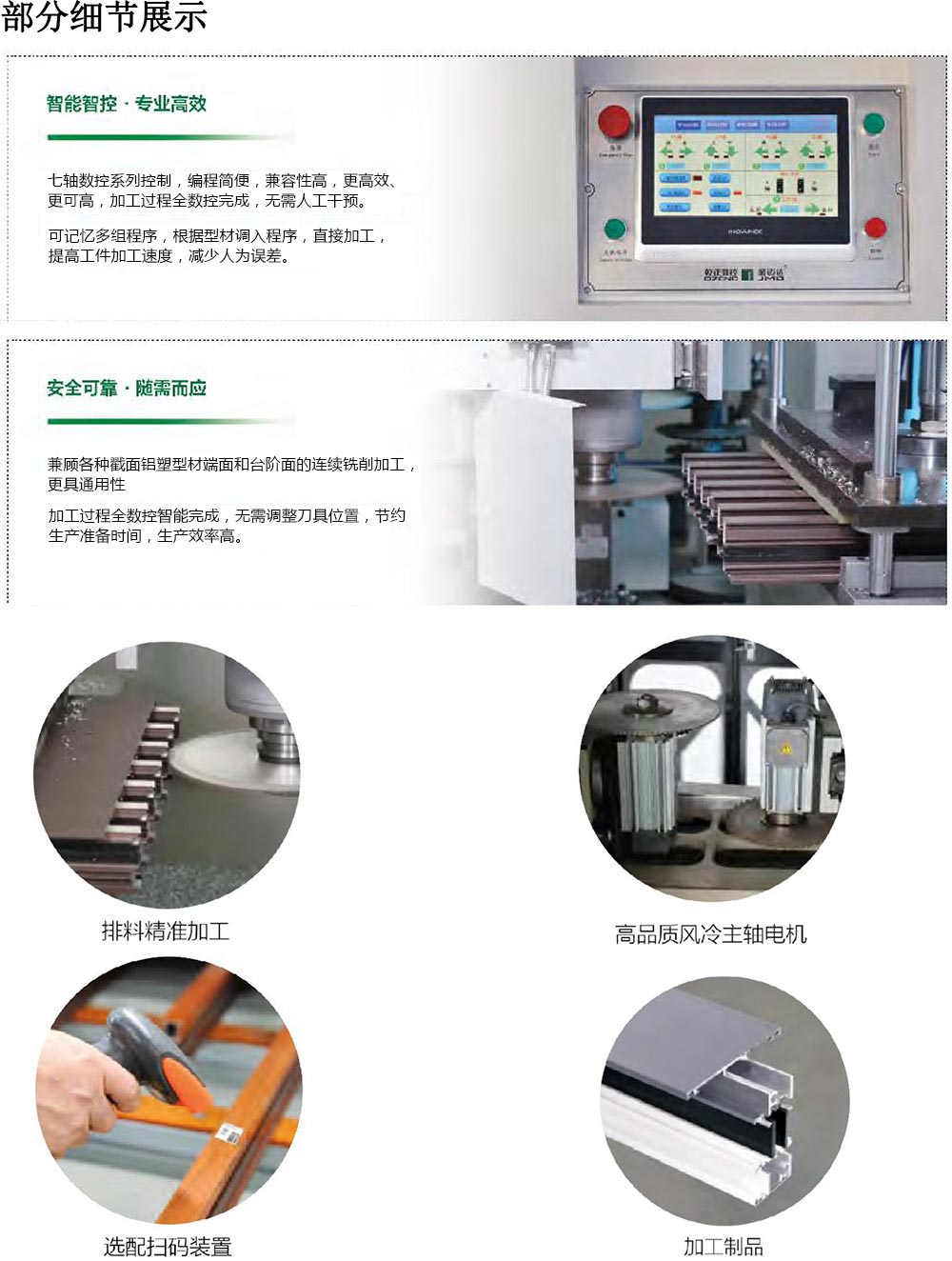

● 該端銑中心是我公司引進國際先進技術，自行研發設計的新一代端銑中心，該端銑中心廣泛應用于斷橋鋁門窗以及各種輕型工業鋁型材的數控智能優化斷面的銑削加工。
● 該機床身全部采用工業矩管型材焊接，焊接后經過專業的實效處理，去除內部應力。經過數控設備專業精加工，確保整個機械運行精度，和速度的穩定。
● 采用意大利進口主軸電機，性能穩定，高剛性、高轉速、高精密，適用于各種型材端面，臺階面的成型加工。
● 采用意大利PEK導軌和齒條、高強度滾珠絲杠以及進口高精度鎖緊螺母，絲母加長間隙小，導向性好，同時使用壽命增加,滾珠絲杠經預緊拉伸后，大大增加了傳動剛性并消除了運動時產生的熱變形影響，因而確保了機床的定位精度和定位精度。
● 全數控結構運行，滾珠絲杠進給，無需調整刀具位置，加工過程全數控完成。無需人工干預，自動完成型材端面銑銷成所需的榫口尺寸，可記憶多組程序，根據型材調入程序，直接加工。
● 機床配有密封式導軌防護罩，有效的保護導軌和絲杠，延長其使用壽命。
● CNC控制系統采用中國匯川工業控制系統，可加工鋁合金型材，PVC型材及合金型材，系統帶高速高精，支持多軸聯動。各軸進給電機都采用匯川伺服電機，確保了控制系統的穩定性高、速度快，精度高等優點。進給采用伺服電機拖動，速度位置可調，切削進給平穩均勻，加工精度高，表面質量好。
● 整機采用高品質電器元件，確保了加工穩定性及使用壽命。
● 電氣柜內的配線皆符合國家電氣標準規范，確?？刂葡到y(tǒng)運轉時不受外部干擾，更好的保證生產安全。

產品參數

● 電源規格：三相四線380V/50Hz
● 電機總功率：13Kw
● 鋸切電機：3Kw 2800r/min
● 伺服電機：0.75Kw 3000r/min
● 步進電機：0.4kw 200r/min
● 耗氣量：80L/min
● 刀具進給行程：1000mm
● 刀具調整行程：縱向80mm 橫向280mm
● 鋸切角度：0° 90°
● 鋸片規格：φ305×φ32×4.4 Z=100
● 切割精度：±0.1mm
● 鋸片冷卻方式：氣液雙調噴霧
● 外形尺寸：4.2米（長）×3米（寬）×2.1米（高）（含兩側工作臺）
● 整機總重：1200kg

產品配置
● 數控系統：中國匯川智能鋸切系統
● 伺服電機與驅動器：中國匯川
● 主軸電機：意大利西米克
● 主要電氣元件：中國正泰
● 主要?dú)鈩?dòng)元件：臺灣亞德客
● 導軌絲杠：意大利PEK
